Model: DMK45-45RN

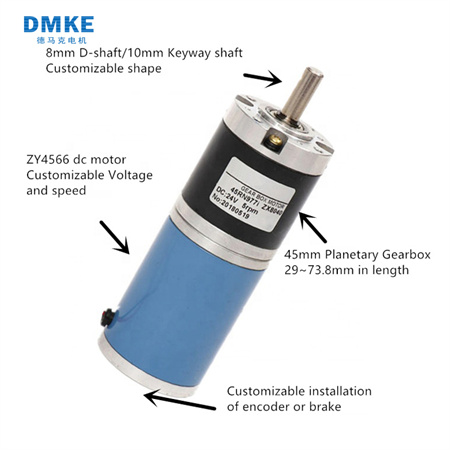

45mm 24 volt planetary dc gear motor
Motor Type: 12 volt gear reduction motor
Rated Voltage: DC 24v or 12v
Gear ratio: from 3.7 to 3639
Contact us for quote now:
Shirley Fu
Shirley Fu
Tel#/WhatsApp: 86-13640275665
Email: shirley.fu@beudmke.com
- Data Sheet
- Size Drawing
- Contact Us

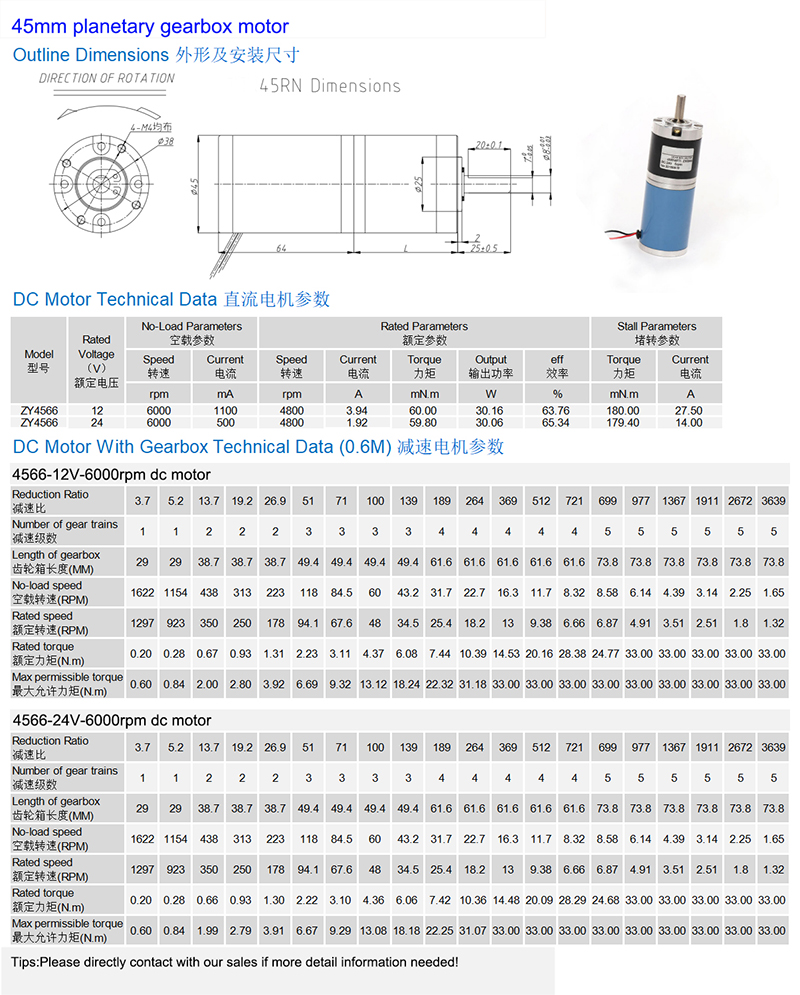

Motor Specification
| Rated Voltage (V) | No-Load Parameters | Rated Parameters | Stall Parameters | ||||||
| Speed rpm | Current mA | Speed rpm | Current A | Torque mNm | Output w | eff % | Torque mNm | Current A | |
| 12 | 6000 | 1100 | 4800 | 3.94 | 60 | 30.16 | 63.76 | 180 | 27.5 |
| 24 | 6000 | 500 | 4800 | 1.92 | 59.8 | 30.06 | 65.34 | 179.4 | 14 |
12V DC Motor with Gearbox Data Sheet
| Reduction Rato | 3.7 | 52 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 699 | 977 | 1367 | 191 | 2672 | 3639 |
| Number of gear trains | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| Length of gearbox (mm) | 29 | 29 | 38.7 | 38.7 | 38.7 | 49.4 | 49.4 | 49.4 | 49.4 | 61.6 | 61.6 | 61.6 | 61.6 | 61.6 | 73.8 | 73.8 | 73.8 | 73.8 | 73.8 | 73.8 |
| No-load speed (RPM) | 1622 | 1154 | 438 | 313 | 223 | 118 | 845 | 60 | 432 | 317 | 227 | 163 | 117 | 832 | 858 | 614 | 439 | 314 | 225 | 1.65 |
| Rated speed(RPM) | 1297 | 923 | 350 | 250 | 178 | 94.1 | 67.6 | 48 | 34.5 | 25.4 | 18.2 | 13 | 9.38 | 6.66 | 6.87 | 4.91 | 3.51 | 2.51 | 1.8 | 1.32 |
| Rated torque (Nm) | 20 | 28 | 67 | 93 | 131 | 223 | 311 | 437 | 608 | 744 | 1039 | 1453 | 2016 | 2838 | 2477 | 3300 | 3300 | 3300 | 3300 | 33 |
| Max permissible torque (Nm) | 60 | 84 | 200 | 280 | 392 | 669 | 932 | 1312 | 1824 | 2232 | 3118 | 3300 | 3300 | 3300 | 3300 | 3300 | 3300 | 3300 | 3300 | 33 |
24V DC Motor with Gearbox Data Sheet
| Reduction Rato | 3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 699 | 977 | 1367 | 1911 | 2672 | 3639 |
| Number of gear trains | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| Length of gearbox (mm) | 29 | 29 | 38.7 | 38.7 | 38.7 | 49.4 | 49.4 | 49.4 | 49.4 | 61.6 | 61.6 | 61.6 | 61.6 | 61.6 | 73.8 | 73.8 | 73.8 | 73.8 | 73.8 | 73.8 |
| No-load speed (RPM) | 1622 | 1154 | 438 | 313 | 223 | 118 | 845 | 60 | 432 | 317 | 227 | 163 | 117 | 832 | 858 | 614 | 439 | 314 | 225 | 1.65 |
| Rated speed(RPM) | 1297 | 923 | 350 | 250 | 178 | 941 | 676 | 48 | 345 | 254 | 182 | 13 | 938 | 666 | 687 | 491 | 351 | 251 | 18 | 1.32 |
| Rated torque (Nm) | 20 | 28 | 66 | 93 | 130 | 222 | 310 | 436 | 606 | 742 | 1036 | 1448 | 2009 | 2829 | 2468 | 3300 | 3300 | 3300 | 3300 | 33 |
| Max permissible torque (Nm) | 60 | 84 | 199 | 279 | 391 | 667 | 929 | 1308 | 1818 | 2225 | 3107 | 3300 | 3300 | 3300 | 3300 | 3300 | 3300 | 3300 | 3300 | 33 |
Tips: Please directly contact our engineer if more detailed information is needed!
45mm Planetary Gearbox Motor Outline Dimensions
